奔驰发电机组

机组型号：YG-M570柴油发电机组

主用功率 20KW

备用功率 22KW

发动机品牌东风康明斯

柴油机型号 4B3.9-G1

缸数 4

排量 3.9 (L)

机油容量 11 (L)

燃油消耗 9 (g/kw/h)

外形尺寸 1650*750*1553 (L×W×H)

机组重量 710 (KG)

详情介绍

一、主要部件
前锦发电德国MTU（奔驰）系列YG-M570	1台套
发动机：苏州安特伏动力工程有限公司	12V2000G25
发电机：郑州前锦发电设备有限公司	YG570-14
冷却水箱：奔驰专用水箱	12V2000G25
控制系统：英国原装深海控制系统	DSE6020
钢制底座：标准钢材折弯	C570-D
二、配套部件

♦输出断路器

已含

♦运输及保险

已含

♦机组指导安装费(初次调试启动)

已含

♦日用油箱8小时

赠送

♦波纹管

赠送

♦连接油管10米

赠送

♦工具箱

赠送

♦连接法兰

赠送

♦骆驼牌免维护蓄电池、导线

赠送

♦弹簧减震器(垫)

已含

♦工业消音器

已含

♦操作手册/安装手册/零件手册

已含

—————————————————————————————————————————————————————————

上述一套柴油发电机组工厂交货价：小写0.00元

报价说明：

1 为人民币制造工厂交货价（包括：17%增值税）；

2 报价有效期壹个月；

3 人民币付款：预付30%定金，货物出厂30%进度款，30%调试验收合格后支付，10%为质保金，质保期结束后7个工作日付清；

4 供货期：5工作日；

5 保修：设备验收后运行1000小时或验收后1年，以先到为准；

6 生产厂：郑州前锦发电设备有限公司

YG－M570柴油发电机组详细描述

一、柴油发电机组
机组型号：	YG-M570
制造厂:	郑州前锦发电
机组原产地：	中国
主用功率（kW/KVA）：	520/650
备用功率（kW/KVA）：	570/712.5
额定电流（A）：	1152
机组尺寸(mm)：	3750×1450×2075
机组重量(kg)：	5650
蓄电池额定容量（AH）：	195AH 2个
断路器额定容量（A）：	1250
二、柴油机
柴油机型号：	12V2000G25
制造厂：	德国MTU（奔驰）（正宗原厂假一罚十）
柴油机原产地：	中国
主用功率(KW)：	572
备用功率(KW)：	627
缸径(mm)×冲程(mm)：	130×150
转速(r/min)：	1500
气缸数量及排列方式：	12缸
排量(L)：	23.88
排气温度（℃）：	490
冷却水容量（L）：	110.9
机油容量（L）c	77
额定燃油耗（g/kW.h）：	207
额定机油耗（g/kW.h）	0.4
冷却方式：	水冷
调速方式：	电子调速
三、交流发电机
发电机型号：	YG570-14
制造厂：	郑州前锦（正宗原厂假一罚十）
原产地：	中国
额定容量（kW/KVA）：	570/712.5
效率：	97.8%
额定电压（V）：	400/230
额定功率因数：	0.8（滞后）
励磁方式：	无刷自励磁
相数：	3相
接线方式：	Y形
防护等级：	IP22
绝缘等级：	H
绝缘加护：	环氧树脂
绕组材质：	全铜
四、DSE6020液晶控制系统
制造厂:	英国深海
原产地：	英国
型号：	DSE6020
显示模式：	液晶显示
备注：	自动检测市电、自动启动、自动停机

DSE6020发电机智能控制系统解析：

♦DSE6020发电机智能控制器，用高性能的计算机芯片，可修改发电机的控制程序和保护参数，它集测量、控制、保护、三遥等众多功能为一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。

♦控制器测量显示发电机输出的所有电参数，及发动机的转速、油压、水温、直流电源电压和运行时间等。其中，电压和电流采用真有效值测量，确保数据更准确。中英文菜单选择，大屏幕LCD显示。

♦控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改，LED指示灯用于指示控制器的运行模式和发电机组的运行状态，LCD显示各测量参数和状态。

♦可选配RS485或RS232通讯口，实现远程监控，或与PC通讯，完全实现遥信、遥测、遥控功能，并可读出和设置控制器的运行参数。

♦控制器由铝合金面板和喷粉的钢外壳紧密组合而成。控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。

♦控制继电器输出：

1）油门控制输出	11）低电压报警/故障停机
2）起动控制输出	12）超电流报警/故障停机
3）直流充电器励磁输出	13）低速报警/故障停机
4）怠速控制输出	14）超速报警/故障停机
5）发电机组正常运行	15）低油压报警/故障停机
6）发电机组警告	16）高水温报警/故障停机
7）发电机组故障	17）启动失败故障
8）故障报警和故障停机：	18）急停
9）充电失败报警	19）听机失败故障
10）高电压报警/故障停机	20）备用报警/故障停机

五、机组技术性能

机组主要电气性能
额定电压：400/230V	接线方式：3相4线
额定频率：50HZ	功率因素：0.8（滞后）
稳态电压调整率：≤1%	瞬态电压调整率：≤15%
稳态频率调整率：≤1%	瞬态频率调整率：≤5%
电压波动率： ≤0.5%	频率波动率： ≤0.5%
频率波动率： ≤0.5%	频率稳定时间 ≤3S
电压稳定时间 ≤3S	起动成功率：＞ 98%

六、发电机组安装要素

1.基础

机组的安装需考虑地板的负重、通道及维修保养的位置、震动、通风、排烟管的连接及隔热、燃油箱的大小及位置，并以当地或国家的环保条例为准。

郑州前锦系列机组具有极好的减震性能，故发电机组不需要特定的基础，机组可直接安装在水平面及具有足够强度的混凝土地面上。地面要求水平、平整，平整度要求在±0.5°的平面内，并要求地面必须能够承受发电机组本身的静态重量1.5~2倍。

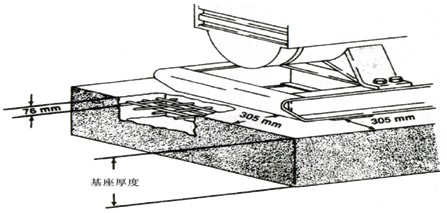

混凝土安装底座是一种可靠的安装方法,底座通常高出地面100～200,其厚度D计算公式如下：

D=W/(d×B×L) 式中W=发电机组总质量(kg)

d=混凝土比重,标号450通常取2300(kg/m3)

B=混凝土底座宽度(m)

L=混凝土底座长度(m)

混凝土配合容积比(水泥,砂,石子)为1:2:4或1:3:5或1:3:6

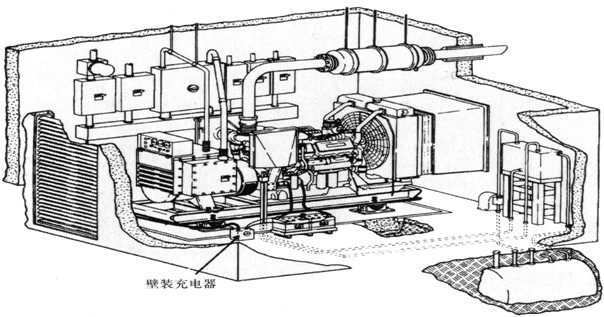

2.机房

机房必须有足够空间，以使空气自由循环，对于确保机组的正常使用性能、减少机组的功率损耗及保证机组的正常使用寿命等都是十分重要的。

机房内部不应放置其它易燃易爆物品和容易被卷入机组防护网罩甚至直接被吸入机体内部及可能影响机组的正常使用的任何物体。为了防止热风回流，在机组冷却水箱与排风口间设有导风罩，防止热风在室内循环。

对于一般没有特殊要求的机组的安装施工，对机房的设计要求并不高，只需在保证排气背压不超出规定值的前提下，能够确保机房进风口和排风口满足技术规范的要求，并且避免暖气回流，而机房内部能够预留出足够的操作维修空间就可以了。

机房必须保证进风量，以补充消耗于发动机燃烧用的空气以及将机组运行时所散发出的大量热量通过散热器芯排出机房外，使机房内温度尽可能接近环境温度及保持机体温度于正常工作范围。

应确保排风口净面积最小不低于散热器芯有效面积的1.25倍，排风口中心位置应尽可能与机组散热器芯中心位置一致，排风口的宽高比也尽可能与散热器芯的宽高比相同。

设备技术建议书

1、规格描述:

本柴油发电机组是作为特别重要负荷的应急电源，应满足的运行方式为：正常情况下，柴油发电机组应始终处于准备起动状态，在15秒钟内具备带100% 负荷的能力。机组与电力系统间应有防止并列运行的联锁装置；机组无故障运行时间间隔不少于1000小时。

a)在规定环境条件下，当采用符合要求的燃油时，柴油发电机组能提供本规格要求的额定功率，每运转12小时有1小时10％的超载能力。

b)在任何负荷的稳定条件下，维持电压在±0.5%，频率在±0.25%额定值偏差范围内。

c)在空载到带负荷的暂态条件下，电压不低于80%，频率应不低于90%。柴油机和发电机安装在同一基础上，底盘应带有内置式消振装置能吸收机组的震动。

d)柴油机应采用高速废气涡轮增压型、四冲程、闭式循环水冷却方式，柴油机应能快速起动和达到额定转速迅速带满负荷，柴油机采用直流电动机起动。

e)柴油机允许使用的燃油为：0#轻柴油，润滑油为CD级。

f)闭式循环冷却水系统包括循环水泵，散热器，散热器支架，鼓风式风扇。

g)润滑系统包括润滑油冷却器，全流动润滑油过滤器，油位高度标尺。

h)同步发电机为水平卧式，防滴密封外壳和密封套筒轴承。

i)定子、转子绝缘采用H级，发电机应能承受125°C 温升条件下连续运行，而不影响机组保证寿命。

j)发电机是三相四线、380V、50Hz、Y型接线、4极、单轴承永磁无刷自励系统、AVR自动电压调节器、旋转无刷，发电机可以承受10秒内300%短路电流。

k)机组的起动方式采用直流电动机起动，起动设备包括起动电动机，蓄电池，充电器等，电池的容量应满足柴油发电机组起动要求及在蓄电池充满电后，断开充电电源后能连续起动柴油发电机组5次。

i)排气系统应包括高效工业型废气消音器，挠性连管。

n)燃气系统是采用先进的喷油控制燃油系统，满足环保要求。

o)每台发电机组应提供一套控制盘以满足机组起动,监视,调节和停机的所有要求.控制盘应正面操作,外壳封闭. 控制盘包括紧急停机按钮。

2、系统配置：

1.空气系统涡轮增压器，中冷器，空气滤清器，保护指示器等

2.启动系统电马达启动，蓄电池，蓄电池充电器

3.排气系统高效工业消音器，绕性软连接管

4.冷却系统循环水泵，散热器，散热器支架，鼓风式风扇

5.燃油系统高压喷油泵，手油泵，输油泵，进回油输油软管线等

6.控制系统配备电子仪表显示系统，各主要参数显示

7.润滑系统润滑油冷却器，全流动润滑油过滤器，油位高度标尺

8.减振方式内置式减震装置

9.交流发电机发电机是三相四线、400/230V、50Hz、Y型接线、4极、AVR自动电压调节器、旋转无刷，发电机可以承受10秒内300%短路电流

10.保护系统高水温、低油压、超速自动报警停车等

技术服务

感谢您选择使用郑州前锦系列柴油发电机组。在您选择使用郑州前锦柴油发电机组的同时，您也就得到了由我们提供的最佳售后服务，以及纯正的零配件供应。

我公司将严格遵守公司服务保证书中涉及到的内容、方案、承诺，向您提供完善的技术支援和柴油发电机组应用。

我们可为用户提供预防性保养方案，以减少您停机时间所付出的昂贵代价。我们可在短时间内确定不常用或急用零配件的库存，并可及时订货、供货，以便在您最需要的时候可确保您需要的零配件到位。

1．技术服务体系

第一级服务机构：各地代理商/经销商工程技术服务部门

第二级服务机构：郑州前锦公司售后服务部

2．服务方式

2.1、售前技术支持
积极协助业主、设计单位完成机组的选配、机房的设计、机组的安装的前期设计工作，与业主保持密切沟通、技术交流，深入现场，耐心、及时准确提供各种能力所能及的技术支持，提供合理化意见和建议，做业主的参谋。
2.2、保修期内
保修期内机组发生任何异常性故障，我方承诺免费为用户提供维修服务（非用户使用人员操作不当引起的故障），24小时内到达现场处理（或根据现实交通状况），向客户提供义务保修服务；

备注：

(1) 质保期为设备自验收合格之日起一年。

保修期限的定义：实际使用一年或1000小时（以上条件以先到为准），或按合同相关条款的规定，一切因厂方组装疏忽或设计及原材料选用不当等原因而致的零部件损坏或机组其它故障，均可由供货方负责保修。

(2)柴油发电机组易损件、日常使用配件、人为操作错误、疏忽保养等，均不在此保修范围内。

2.3保修期外

所有零配件均以成本价提供，提供人员及时到客户现场或客户指定地点，并可保证机组修复，至可正常使用。质量保证期外我司承诺对用户进行终身跟踪服务

3服务内容

1、我们服务的用户是使用郑州前锦柴油发电机组的最终用户。
2、当您开始想要购置发电设备或您在使用发电机组时，我们均提供系统和广泛技术服务，为符合您技术规格的发电机组提供免费咨询。
3、从订货之日起对您所购置的发电机组进行帮助检查、定位，以确保您的发电机组在最短的时间里投入正常运转。
4、免费为您培训技术人员。
5、提供预防性维护和维修，使您的运行费用得以控制。
6、提供大量的备件和配件，且维修工程师随时可为您提供技术援助。
7、提供免费的机房设计、配电设计，以及柴油发电机组的应用规范。

4服务承诺

1、交机调试

自售后服务部收到用户的开机申请单算起，2小时内派出技术服务人员，24小时内抵达用户指定交机地点，按照交机调试程序进行交机调试。

2、故障维修

在收到用户维修通知时，该通知应是传真函件。售后服务部将在2小时内派出工程技术人员，24小时内抵达所要维修设备的地点（边远地区48小时应到达）。
售后服务部将建立用户的技术档案，定期或不定期地咨询、了解用户设备的使用状况，以便使您的柴油发电机组处在良好的备用状态。
每年定期或不定期的拜访使用郑州前锦柴油发电机组的用户，记录用户对我们售后服务部的意见以及良好的建议。

适用的标准

郑州前锦发电发电机组另外还引用以下规范和标准：

GB/T 2819-1995 移动电站通用技术条件

GB/T 15548-1995 往复式内燃机驱动的三相同步发电机通用技术条件

GB/T 2820.1-1997 往复式内燃机驱动的三相同步发电机组

第1部分：用途、定额和性能

GB/T 2820.3-1997 往复式内燃机驱动三相同步发电机组

第3部分：发电机组用交流发电机

GB/T 2820.5-1997 往复式内燃机驱动的三相同步发电机组

第5部分：发电机组

GB/T 2820.6-1997 往复式内燃机驱动的三相同步发电机组

第6部分：试验方法

GB4712-90 《自动化柴油发电机分级要求》

GB12786-91 《自动化柴油发电机组通用技术标准》

ISO8528-1 《往复式内燃机驱动交流发电机》

GB/T 1029-1993 三相同步电机试验方法

GB/T 1993-1993 旋转电机冷却方法

GB/T 7409.1-1997 同步电机励磁系统定义

GB/T 7409.2-1997 同步电机励磁系统电力系统研究用模型

GB 10068.1-1998 旋转电机振动测定方法及限值振动测定方法

GB 10068.2-1998 旋转电机振动测定方法及限值振动限值

GB10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法

GB10069.1-1988 旋转电机噪声测定方法及限值噪声简易测定方法

GB10069.1-1988 旋转电机噪声测定方法及限值噪声限值
